ZLQ笼型液态软启动说明


一、概述

大中型鼠笼式异步电动机是许多工矿企业的主要用电设备之一。根据国家节能中心规定,大中型电机应优先选用高压电机,而高压电机在使用中起动是一个首要的问题,在我国各工矿企业中,大功率笼型电机一般采用直接起动、串电抗器起动、高压变频软起动、串液阻降压起动等几种起动方式。

直接接入高压电网的电机,全压起动时,会造成电网电压下降,影响电网上其它设备的正常运行,甚至造成事故;接于专用变压器的电机,对变压器容量要求有一定的余量,而大多数企业所选配的变压器容量余量有限,只能空载全压起动,起动后再加负载,这样将给电机造成很大机械冲击,大大缩短了电机和拖动系统的使用寿命。在这些情况下,我们只能采取降压起动方式对笼型电机进行起动。

电阻或电抗器减压起动,虽然起动设备价格较便宜,但这两种方式存在起动电流较大,起动性能不稳定等缺点,而且在起动过程中阻抗值不可调,发热严重、能耗大,起动过程不可控,且不宜连续起动,起动设备寿命短,属淘汰产品。

热变电阻利用液体电阻的负温度特性来改变电阻值,而实际上液体电阻的这种阻值随温度升高而变小的特性相当有限,基本上等同于一个固定电阻,其虽然也能实现起动一次的功能,但其起动特性不能很好地满足电机起动时所要求的阻值平滑变小的需要,而且可控性很差,起动一次温升很高,不适合需经常起动的场合。

针对这种情况,我公司根据几年的液阻产品开发经验,开发了适合于大、中型的笼型电机液体电阻软起动装置。该产品充分利用了液体电阻热容量大,可调性好的特点,能将电机的起动电流控制在2-3.5Ie倍电机额定电流的范围内,极大地降低了起动电流,其良好的起动特性使之成为目前国内大中型笼型电机理想的软起动产品。

ZLQ系列笼型电机液体电阻起动器是用特种介质配备的水溶液作为电阻,串入电机的定子回路。该电阻在电机起动过程中,控制阻值由大到小变化,恰好与异步电动机的起动特性相适应,大幅度降低电机的起动电流,从而实现鼠笼电机降压无冲击地平滑起动。

.基本工作原理

根据电机拖动理论,在电机的定子回路中串入起分压和限流作用的特种介质配置的液体电阻,起动过程中,液阻的阻值在设定时间内自动实现由大到小的无极变化,从而使加在电机定子上的端电压逐步升高,起动转矩逐步加大,当电机转速接近额定转速时,切除液阻投入全压运行,实现电机的低电流平稳软起动。

.性能特点

◇恒流软起动:起动电流小,为电动机额定电流的2~3.5倍;

◇起动过程平滑,无冲击,电网压降在10%以内,保证了电网的可靠安全运行,有效保护电动机及传动机械,可延长设备的使用寿命;

◇不受电网电压波动和负载变动的影响,可确保一次起动成功,并可连续起动三次以上,优于高压热变电阻起动器;

◇具备完善的报警提示功能和电动机的保护功能;

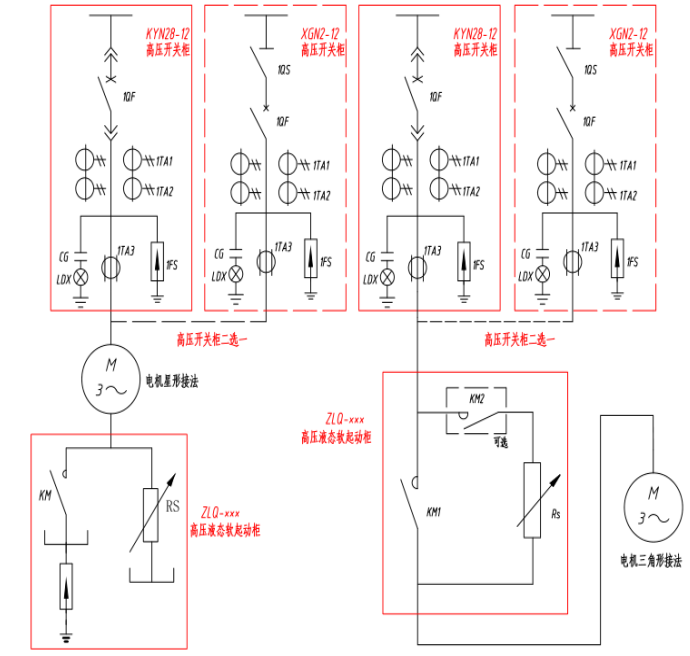

四、一次回路原理示意


注:以上是高压电动机的一次接线,如果是低压电动机(380V、660V、1140V等)请把高压开关柜换为低压开关柜即可。

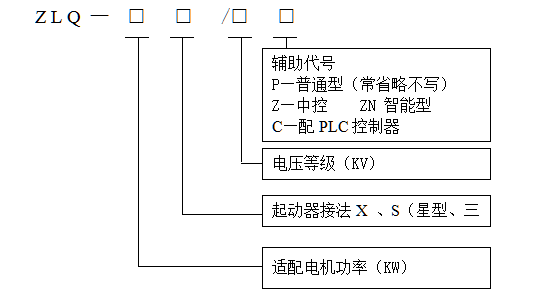

.型号命名

ZLQ系列笼型电机液体电阻起动器型号命名方法如下:


 型号示例:ZLQ-1000X/10C型表示适配功率为1000KW、额定电压10KV星形接法的电机,用PLC控制的鼠笼电机起动器。

ZLQ系列笼型电机液体电阻起动器选型的主要参数为电机功率和额定电压及定子线圈的联接方法。用户在选型时,应根据本厂电机功率和工作电压及联接方法,依照上述命名方法和本说明书“主要技术参数”中详细的型号分类,确定要选用的起动器型号,并在订货时注明负载类型。



六、使用条件

周围空气温度:(-40~+50)℃

相对湿度:85

海拔高度:2000m

安装场所:无显著摇动和冲击振动;无腐蚀性气体和导电尘埃;安装倾斜度小于5°。

控制电源要求:三相四线交流380V/220V±5%,50Hz10A

七、主要技术参数

1. 性能指标

额定电压 KV) 0.383610

最高电压 KV) 0.4153.56.911.5

一分钟工频耐压(KV22530/3238/42(相对地)

一分钟工频耐压(KV22530/3238/42(相间)

   (上面耐压不包含电液箱)

起动电流(A)  Iq: 1.5-3.5Ie

起动时间(S)  Ti10-60-120(现场可调)

连续起动次数    3-5次以上

电解液正常工作温升(℃) ≤15℃/次



   下图实线为ZLQ系列笼型电机液体电阻起动器起动电流曲线,虚线为直接起动曲线

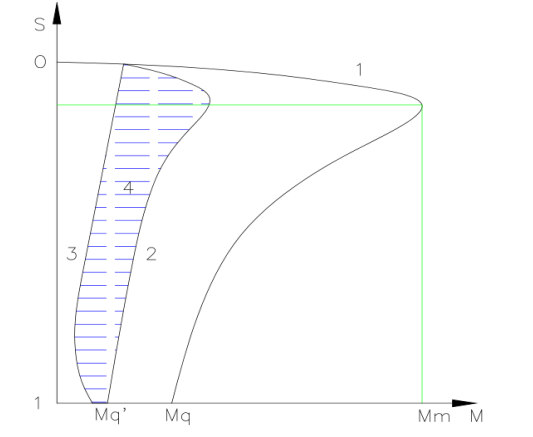

下图是使用ZLQ系列笼型电机液体电阻起动器的机械特性分析

1) 电机自然特性

2) 使用ZLQ系列笼型电机液体电阻起动器后的特性

3) 负载转矩特性


4) 阴影区为加速转矩特性

2. 输入输出参数

a) 一次合闸、分闸信号;

b) 控制起停信号;

c) 起动延时时间T2设置输入(S):

d) 起动限时时间T1设置输入(S):

e) 行程开关的行程设置;

f) 电解液的浓度配置;

h) 差动信号输出(Y型选配);

3. 保护功能

        ZLQ系列笼型电机液体电阻起动器在外围设有液阻超温,液位故障,传动过载,起动超时和超行程以及各外围器件动作故障都在PLC程序内编写了完整的保护程序(普通型也具备这些保护功能),并给用户预留有固定的外部接口。从而能使用护电机安全可靠的完成软起动过程。

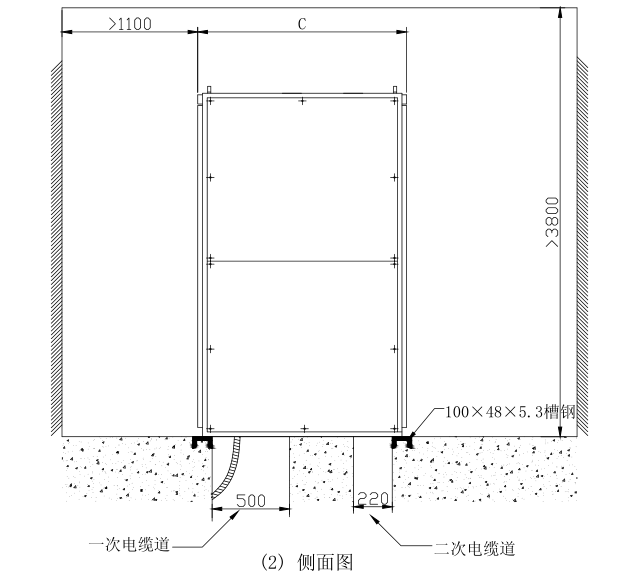

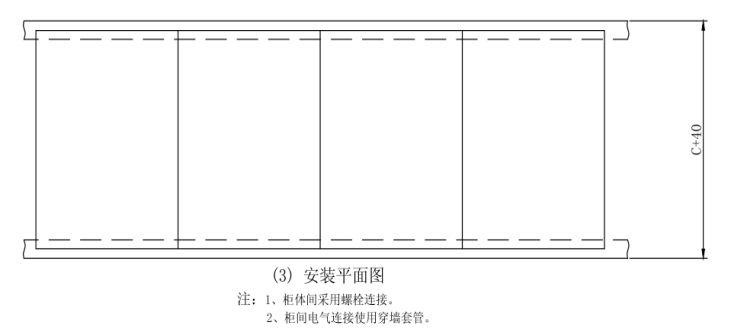

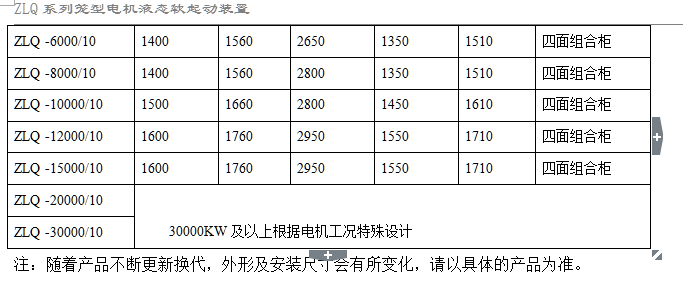

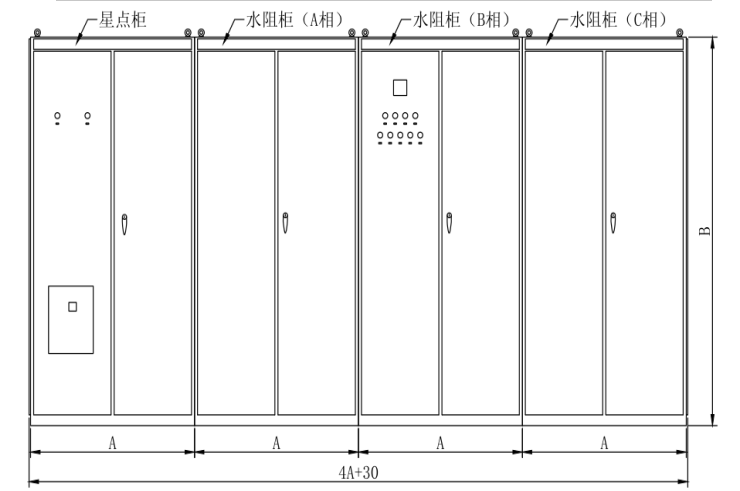

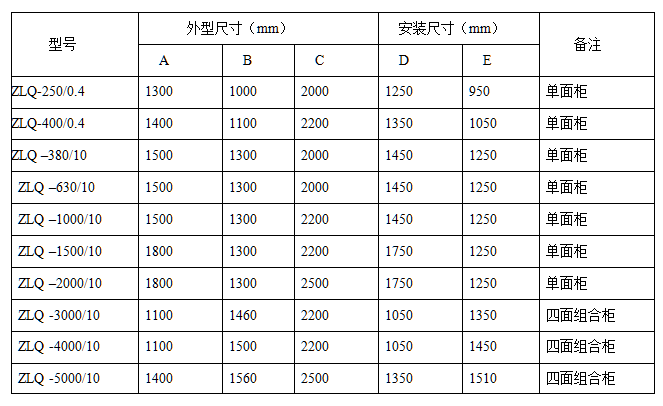

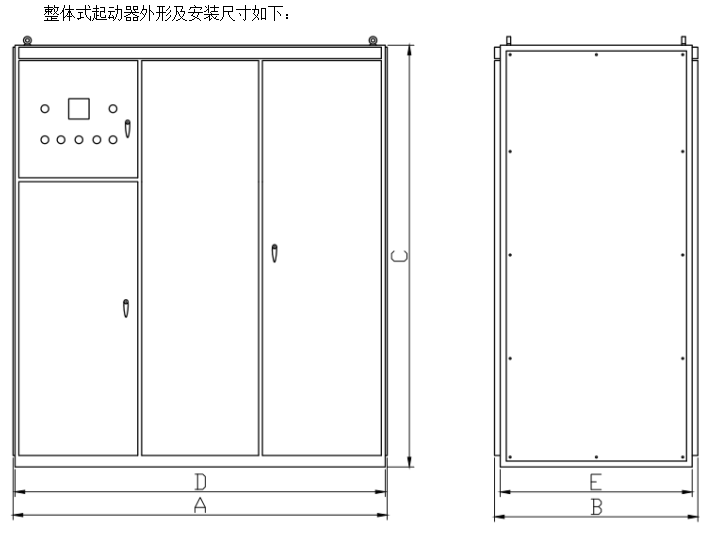

八、外形图及安装尺寸

ZLQ系列笼型电机液体电阻起动器外形有整体式和分体式结构。用户没有特殊要求时,一般3000kW及以下电机采用一体式结构,3000kW以上电机采用分体式结构。

分体式起动器分为液阻柜和控制柜,液阻柜外形与整体式相同,控制柜外形及安装尺寸如下:
